     WU,XU系列吸油过滤器

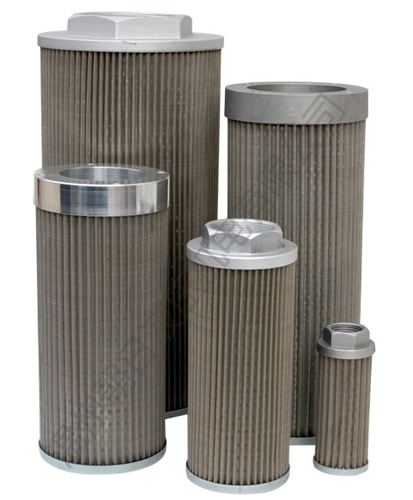

        WU,XU系列吸油过滤器属于粗过滤器,一般安装在油泵的吸油口处,用以保护油泵避免吸入较大的机械杂质。该过滤器结构简单,通油能力大阻力小,并设有管式、法兰式连接,分网式、线隙式两种。

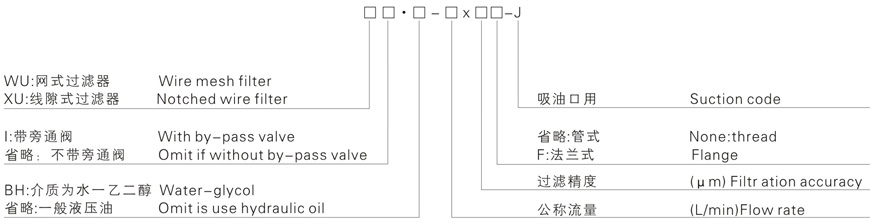

    型号说明

    型号
    Model
    通径
    Dia.(mm)
    公称流量
    Flow(L/min)
    原始压力损失
    Initial △P(MPa)
    过滤精度
    Filtr.(μm)
    旁通阀开启压力
    By-pass valve setting(MPa)
    连接方式
    Connecting
    W/X U-16×*-J 12 16 ≤0.01 80
    100
    180
    (仅WU)
    - 管式
    Thread
    W/X U-25×*-J 15 25 0.02
    W/X U-40×*-J 20 40
    W/X U-63×*-J 25 63
    W/X U-100×*-J 32 100
    W/X U-160×*-J 40 160
    W/X U-250×*F-J 50 250
    W/X U-225×*F-J 50 225 法兰式
    Flange
    W/X U-400×*F-J 65 400
    W/X U-630×*F-J 80 630
    W/X U-800×*G-J 63 800 管式
    Thread
    WU-1000×*G-J 76 1000
    注:*为过滤精度,若使用介质为水一乙二醇。带旁通阀。公称流量100L/min,过滤精度80μm,带则过滤器型号为:WUI·BH-100×*-J

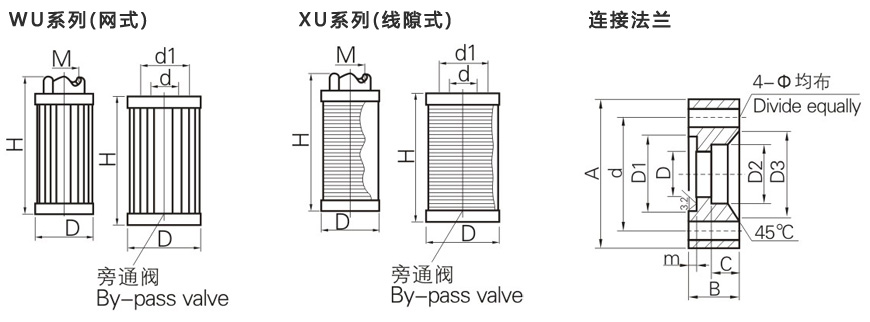

    连接尺寸图及其说明

    1,WU系列(网式)

    型号Model 尺寸Size(mm)
    H D M(d) d1
    WU-16×*-J 84 Ф35 M18×1.5 -
    WU-25×*-J 104 Ф43 M22×1.5 -
    WU-40×*-J 124 M27×2 -
    WU-63×*-J 103 Ф70 M33×2 -
    WU-100×*-J 153 M42×2 -
    WU-160×*-J 200 Ф82 M48×2 -
    WU-225×*G-J 165 Ф150 G2 -
    WU-250×*F-J 182 Ф88 Ф50 Ф74
    WU-400×*F-J 229 Ф105 Ф65 Ф93
    WU-630×*F-J 281 Ф118 Ф80 Ф104
    WU-800×*G-J 340 Ф150 G1 1/2" -
    WU-1000×*G-J 430 Ф150 G3 -

    2, xu系列(线隙式)

    型号Model 尺寸Size(mm)
    H D M(d) d1
    XU-6×*-J 73 Ф56 M18×1.5
    XU-10×*-J 104
    XU-16×*-J 158
    XU-25×*-J 125 Ф75 M22×1.5
    XU-40×*-J 198 M27×2
    XU-63×*-J 186 Ф99 M33×2
    XU-100×*-J 288 M42×2
    XU-160×*-J 368 Ф118 M48×2
    XU-250×*F-J 422 Ф162 Ф50 Ф74
    XU-400×*F-J 491 Ф222 Ф65 Ф93
    XU-630×*F-J 659 Ф252 Ф80 Ф104

    3,连接法兰,请用户参照下列尺寸加工

    型号
    Model
    尺寸Size(mm) 法兰用
    “0”形圈
    法兰用螺钉
    (四只)
    A B C D D1+0.06/0 D2+0.2/0 D3 d E0/-0.1 4-Ф
    WU-250×*F-J Ф86 15 9 Ф50 Ф60 Ф54 Ф60 Ф74 2.4 6.7 Ф60×3.1 M6×25
    XU-250×*F-J
    WU-400×*F-J Ф105 Ф65 Ф75 Ф70 Ф76 Ф93 Ф75×3.1
    XU-400×*F-J
    WU-630×*F-J Ф118 Ф80 Ф90 Ф85 Ф91 Ф104 Ф90×3.1
    XU-630×*F-J
